ATX Koaxial Sonde v2.0
Die neue universal Sonde für kapazitive Messungen an ICT-Testsystemen
Frustrierende Einbauprozesse, instabile und filigrane Sonden mit viel Wartungsaufwand gehören ab sofort der Vergangenheit an! Sparen Sie Zeit und Nerven mit unserer neu entwickelten ATX Koaxial Sonde V2.0, die all diese Probleme endgültig löst.
Die ATX Koaxial Sonde V2.0 wurde entwickelt, um Ihnen eine deutlich stabilere und zuverlässigere Sonde bieten zu können. Dank der verbesserten mechanischen Stabilität der Sonde steigern Sie die Zuverlässigkeit und Robustheit Ihrer Produktionsprozesse erheblich. Dabei sind unsere Sonden verdrehtgesichert und verfügen über eine individuell anpassbare Höhenfederung.
Durch den Einsatz von steckbaren Sondenplättchen ist der Austausch der Sonden mühelos und zeitsparend möglich. Diese einfache Montage prädestiniert unsere Sonden sowohl für eine erheblich verbesserte Wartungsfreundlichkeit als auch für den Selbstausbau.
Universal bedeutet: die gleiche mechanische Sonde kann mit unterschiedlichen Verstärkern kombiniert werden. Derzeit sind Verstärker für Keysight NanoVTEP, Teradyne Framescan FX2, Digitaltest OpensCheck und SPEA Escan verfügbar.
Erhöhen Sie die Zuverlässigkeit Ihrer ICT-Adapter mit unserer neuesten Innovation.
Sondenaufbau
Detailansicht
Jede Sonde besteht aus den folgenden zwei Hauptkomponenten:
- Grundkörper: Erhältlich ist die ATX Koaxial Sonde V2.0 in drei verschiedenen Längen. Der Grundkörper wird mittels einer Hülse in der Niederhalte- oder Pinträgerplatte montiert und ermöglicht dadurch einen flexiblen Höhenausgleich sowie eine präzise Ausrichtung der Sonde.
- Sondenplättchen: Erhältlich in drei verschiedenen Größen. Zusätzlich besteht die Möglichkeit, die Sondenplättchen an Ihre jeweiligen Bauteilmaße anzupassen.
Testsystemspezifisch können unsere Sonden um folgende Komponenten erweitert und universell angepasst werden:
- Muxboard: Verfügbar für Keysight NanoVTEP und Teradyne Framescan FX2.
- Verstärker: Verfügbar für Keysight NanoVTEP, Teradyne Framescan FX2, Digitaltest OpensCheck und SPEA Esan
Alleinstellungs merkmale
Highlights der ATX Koaxial Sonde V2.0
- Kompatibilität:
Mit gängigen Messsystemen kompatibel - Vakuumdicht:
Ohne den Einsatz von Dichtungen dank hoher Maßhaltigkeit - Einfache Montage:
Dank hochwertiger und präziser mechanischer Komponenten - Genaue Ausrichtung:
Dank minimaler Toleranzen ist eine präzise Ausrichtung auf das zu testende Bauteil gewährleistet - Alle mechanischen Teile vergoldet:
Für optimale Signalqualität, Leitfähigkeit und Haltbarkeit - Austauschbare Sondenplättchen:
Einfacher Austausch und schnelle Wartung möglich - Keine Verpolung des Sondenplättchens möglich:
Für eine fehlerfreie Montage
Multikompatibel
Individuell. Kompatibel. Einfach.
Vielseitigkeit in Perfektion.
Entdecken Sie die beeindruckende Vielseitigkeit unserer neuesten Innovation – die ATX Koaxial Sonde V2.0. Entwickelt, um Ihren anspruchsvollen Prüfanforderungen gerecht zu werden, bietet diese Sonde eine herausragende Flexibilität sowohl in der Anwendung als auch in den Kombinationsmöglichkeiten.
Muxboard
Momentan bieten wir folgende Muxboards an:
- Keysight NanoVTEP
- Teradyne Framescan FX2
Verstärker
Dank ihrer universellen Einsetzbarkeit kann die neue ATX Koaxial Sonde V2.0 mit verschiedenen Verstärkern kombiniert werden. Derzeit bieten wir folgende Verstärker mit SSMCX Buchse an:
- SPEA Escan
- Teradyne Framescan FX2
- Keysight NanoVTEP
- Digitaltest OpensCheck
Der Grundkörper der Sonde, bestehend aus Sondenkabel, Steckeranschluss und Sondenträger, ist in drei verschiedenen Längen verfügbar:
- Lang (L=64mm)
- Mittel (L=52mm)
- Kurz (L=37mm)
Sondenplättchen
Auch bei den Sondenplättchen bieten wir Ihnen maximale Flexibilität. Sie sind in den folgenden Maßen erhältlich:
- 25 x 25mm
- 45 x 45mm
- 16 x 80mm
- Zusätzlich können Sondenplättchen auch an Ihre jeweilige Bauteilmaße angepasst werden
Einbau
Der ATX Koaxial Sonde V2.0
Der Grundkörper wird mittels einer Hülse in der Niederhalte- oder Pinträgerplatte montiert. Dazu Niederhalte- oder Pinträgerplatte mit Bohrung versehen und anschließend die Hülse der Sonde mit Hilfe des Montagewerkzeugs einsetzen. Dies ermöglicht einen flexiblen Höhenausgleich und gewährleistet eine präzise Ausrichtung der ATX Koaxial Sonde V2.0.

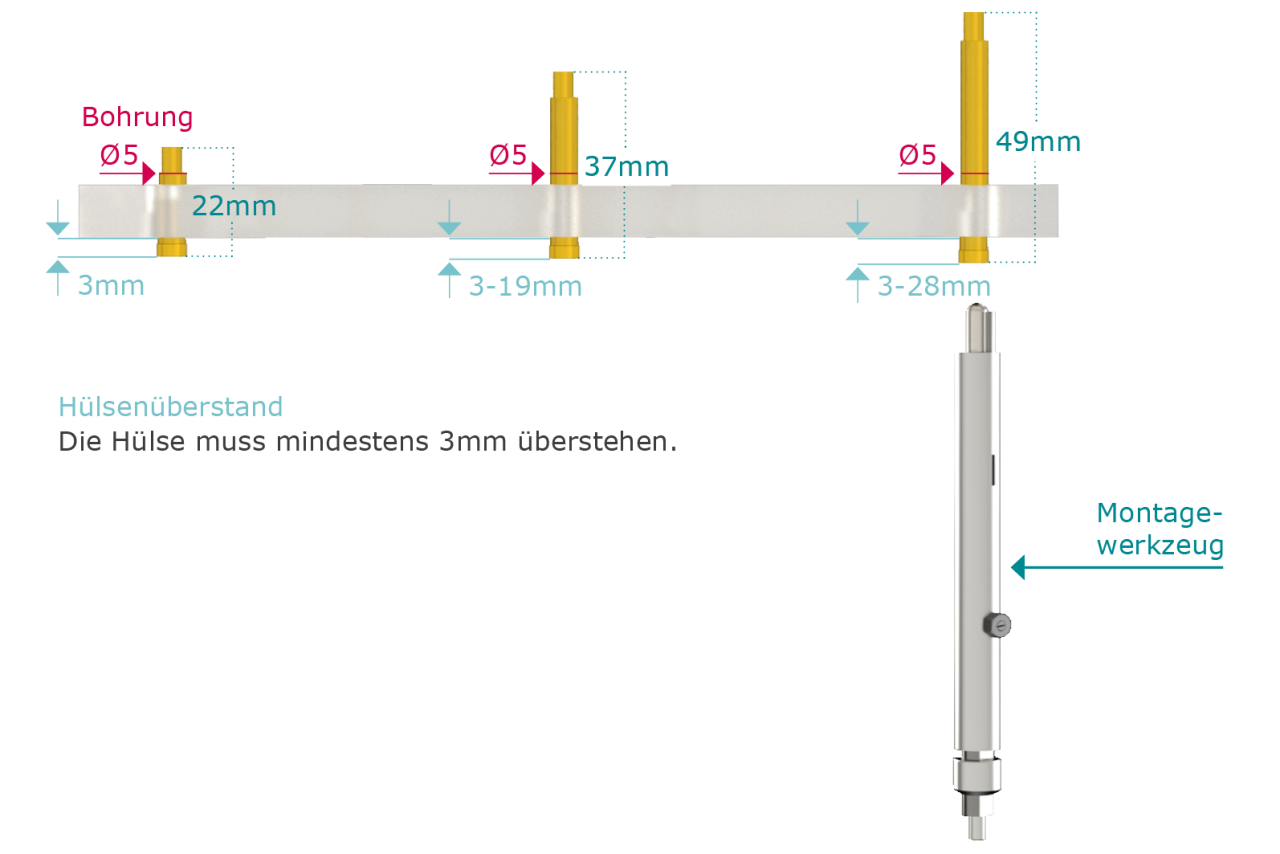

Montagewerkzeug

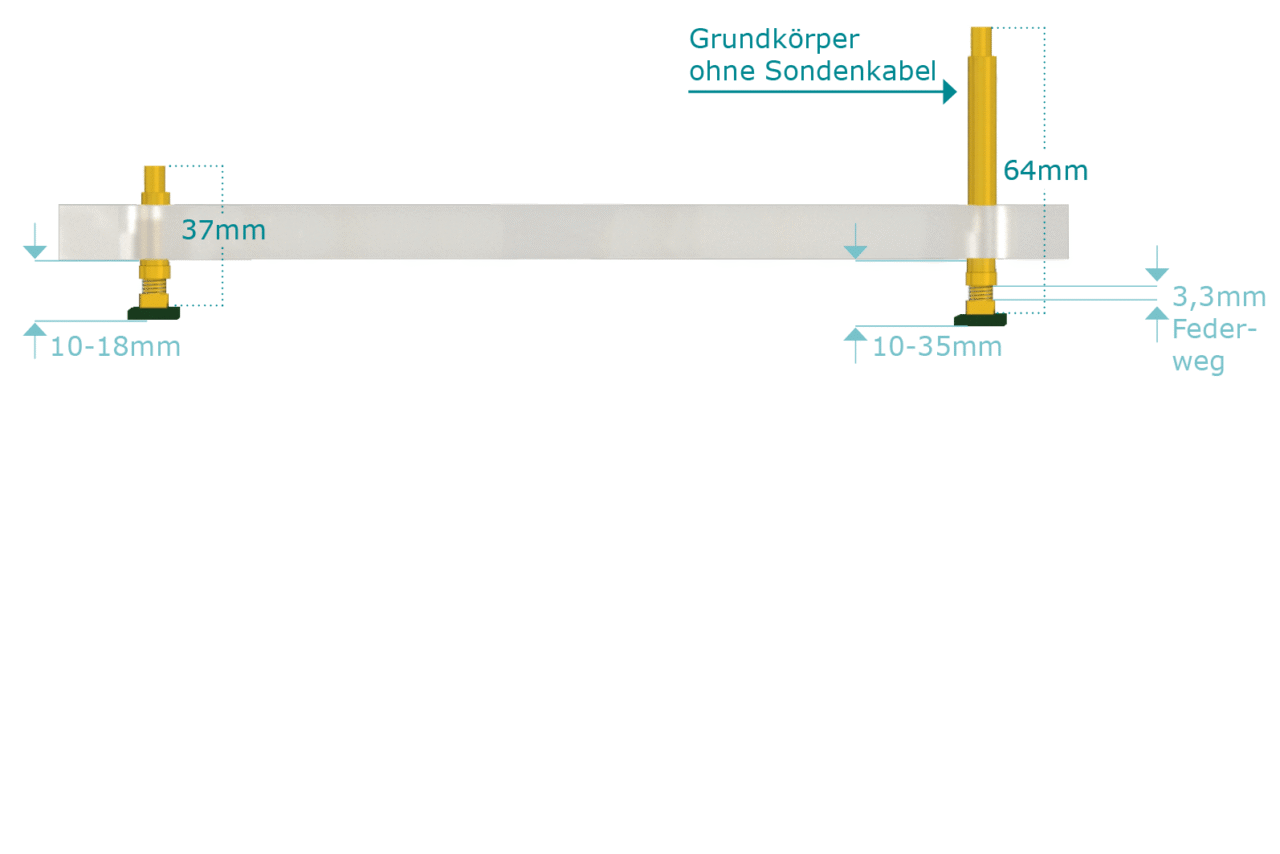

Einbaumaße

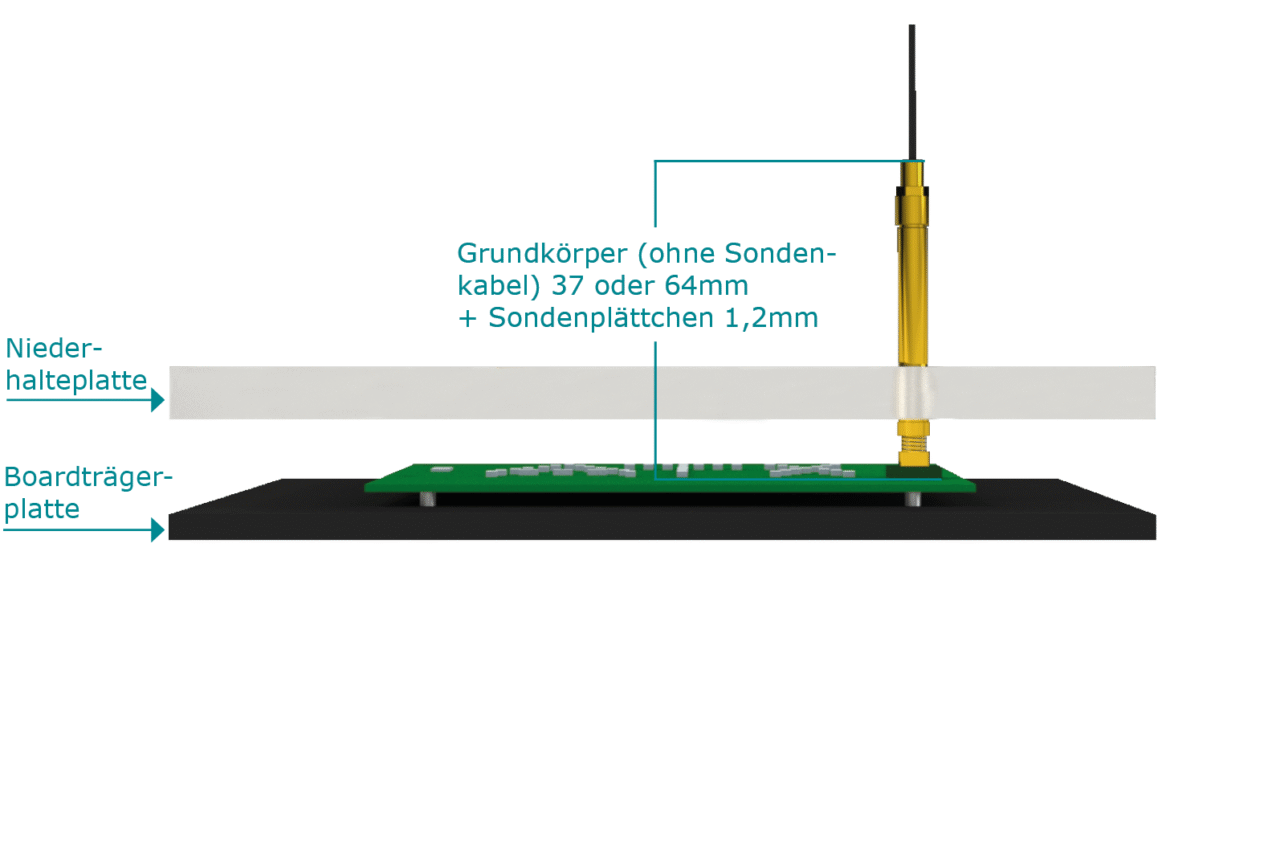

Einbauzeichnung
Im hier gezeigten Beispiel wird die Sonde von oben über die Niederhalteplatte eingebaut. Diese kann aber auch von unten über die Pinträgerplatte gesetzt werden.
