Optimale Schutzkonzepte für die MMI-Serie

Sicherheitslösungen für Hochspannungsprüfungen

Erleben Sie höchste Sicherheitsstandards für ein rundum geschütztes Testumfeld mit der MMI-Serie. Im Nieder- und Hochspannungsbereich ist der Schutz der Bediener entscheidend. Ob durch Ihr eigenes Sicherheitskonzept oder ein maßgeschneidertes System von ATX – wir bieten Ihnen flexible Lösungen. Abhängig von Ihren Anforderungen, wie der Abschaltung stromführender Kontakte und Nadeln, stehen verschiedene Sicherheitsoptionen bereit.

Ein umfassendes Sicherheitskonzept beginnt mit einer gezielten Gefährdungsanalyse, die gemeinsam mit Ihnen durchgeführt wird. Dabei erfassen wir wesentliche Daten wie Spannungswerte (VAC und VDC), maximale Ströme, energiehaltige Bauteile und den gewählten Prüfadapter. Basierend auf diesen Informationen entwickeln wir das optimale Sicherheitskonzept für Ihre spezifischen Anforderungen. So gewährleisten wir ein sicheres Arbeitsumfeld und minimieren Risiken in zunehmend komplexeren Testumgebungen.

Setzen Sie neue Maßstäbe in der Sicherheitstechnik – für ein Testumfeld, auf das Sie sich jederzeit verlassen können.

Basis-sicherheitskomponenten

für Spannungen > 25 VAC > 60 VDC < 400 VAC

Alle Sicherheitskomponenten erhalten Sie auch als Einzelkomponente zu Ihrem Prüfadapter.

Grundausstattung

Optional

Grundausstattung

Sicherheitsschalter

Sicherheitsschalter dienen der zuverlässigen Abschaltung aller Spannungen im geöffneten Zustand.



Sicherheitszuhaltung

Die Sicherheitszuhaltung hält den Adapter während des Prüfprozesses geschlossen und schützt den Bediener vor Gefahren.

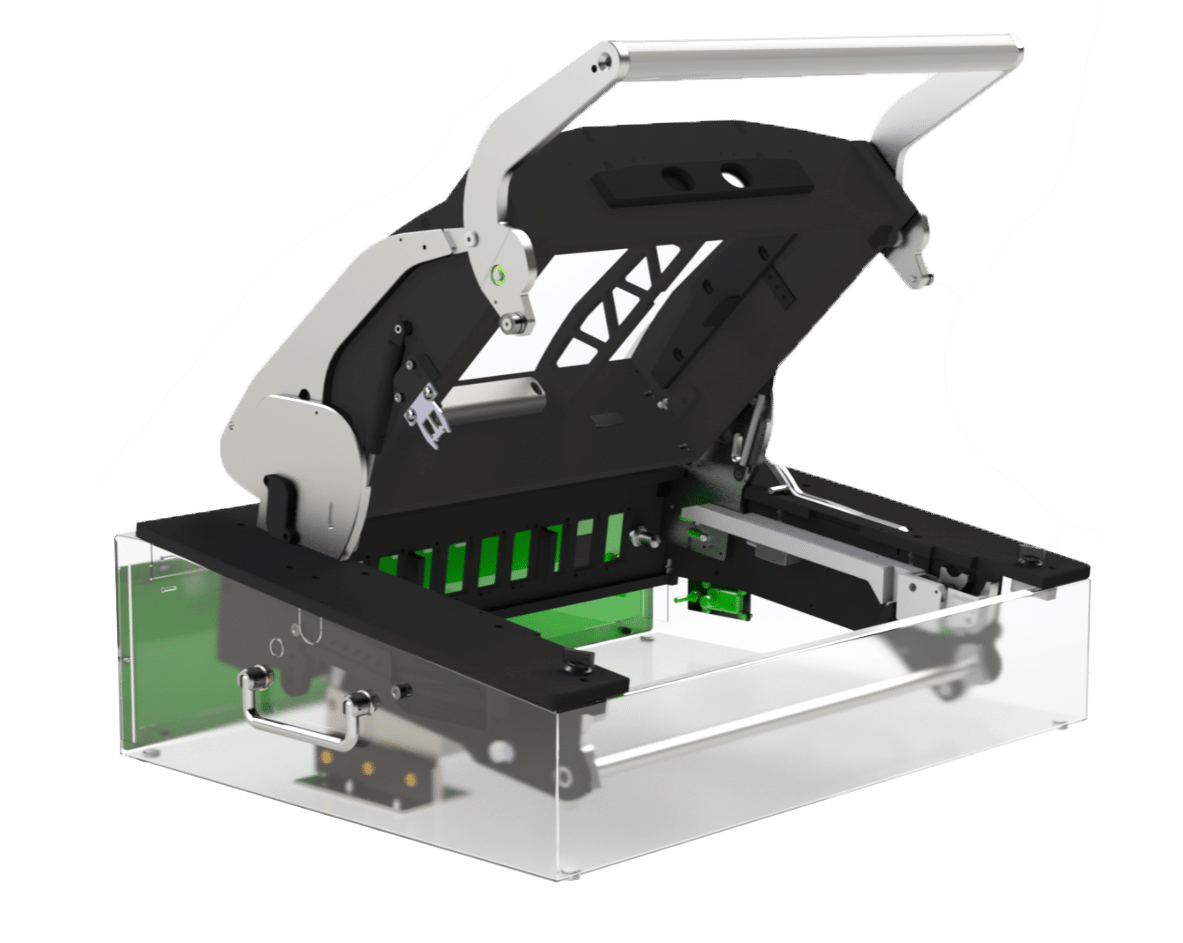

Erdungspaket

Das Erdungspaket bindet berührbare Metallteile sicher in die Schutzerdung ein und verhindert bei Spannungen über 60 V mögliche elektrische Schläge.

Isolierpaket

Das Isolierpaket verhindert Kurzschlüsse und Kontakt mit stromführenden Teilen durch Kunststoff-Niederhalter und isolierte Abdeckungen.

Sicherheitsboxen S3E / S7E

Die Sicherheitsbox übernimmt zentrale Sicherheitsfunktionen, wie die Kontrolle der Sicherheitszuhaltung, Überwachung der Sensoren und Abschaltung spannungsführender Kontakte, um potenzielle Gefahren während des Prüfprozesses sicher auszuschalten.

für Spannungen > 400 VAC/ VDC < 1000 VAC

Vollständig isolierte Prüfadapter

Unsere isolierten Prüfadapter enthalten bereits alle notwendigen Basis-Sicherheitskomponenten.

  • bei Spannungen > 400 VAC bzw. < 1000 VAC
  • keine leitenden Teile nach außen
  • inklusive aller Basis-Sicherheitskomponenten
  • Abschaltung der spannungsführenden Kontakte/ Nadeln bzw. deren Spannungsversorgung durch optionale Sicherheitsboxen S3E bzw. S7E
  • Einsatz bei fehlender sicherheitsgerichteter Relaisschaltung im Testsystem
Mechanisch, ergonomischer Adapter MMI-DVI (E01-00125)

Boardträgermaß: 445 x 310 mm
Nutzfläche: 390 x 265 mm
Kraft: 1200 N (600 Nadeln á 2 N)

Mechanisch, ergonomischer Adapter MMI-CI (E01-00118)

Boardträgermaß: 530 x 330 mm
Nutzfläche: 480 x 285 mm
Kraft: 1200 N (600 Nadeln á 2 N)

Mechanisch, ergonomischer Adapter MMI-HVI (E01-00217)

Boardträgermaß: 800 x 600 mm
Nutzfläche: 745 x 560 mm
Kraft: 1200 N (600 Nadeln á 2 N)

für Spannungen > 1000 VAC > 1500 VDC

Individuelle Sicherheitskonzepte

Bei Spannungen ab 1000 VAC bzw. 1500 VDC empfehlen wir ein individuelles Sicherheitskonzept. Je nach Höhe der Spannungen, können weitere Maßnahmen zur Sicherung erforderlich werden, z.B. Einhaltung der nötigen Luftstrecken, Kriechstrecken, Durchschlagsweiten, etc.

Potentielle Gefährdungen

Wann benötigen Sie ein Sicherheitskonzept für Ihre Prüfprozesse?

Adapter/ Prüflinge mit Spannungen > 25 VAC / > 3 mA, > 60 VDC / > 12 mA oder energiehaltenden Bauteilen mit Energie < 0,350 Joule ab Spannungen > 25 VAC 60 VDC

Adapter/ Prüflinge mit Gefahren durch Mechanik, Optik, Strahlung oder thermische Gefahren.
